HNPM 精密泵（德國）

一、HNP Mikrosysteme 公司介紹

HNP Mikrosysteme成立于1998年，總部位于德國北部。公司專注于開發、制造和銷售微型齒輪微流量泵，該泵能以快速、精準地輸送微量或少量液體，廣泛應用于分析儀器、機械工程、化學和制藥過程，以及燃料電池、生物技術、有機電子和航空航天等新興領域。公司還為客戶提供定制化的配料系統開發服務，滿足不同領域的需求。

目前，HNP Mikrosysteme擁有約90名員工，其中包括科學家、工程師和設計師。他們從事產品的開發、設計、驅動和控制技術、軟件開發、組裝、質量保證和管理等工作。公司還為客戶提供定制化的配料系統開發服務，滿足不同領域的需求。微型環形齒輪泵(mzr??pumps) 提高移液、灌注、填充或輸送等性能，協助技術人員研究開發新型產品。HNP Mikrosysteme憑借其創新理念和卓越表現，在微技術領域贏得了眾多獎項。它不僅在傳統微流控領域成功完成任務，還開辟了新的技術領域，為各行業的科研和應用提供了重要支持。

二、HNPM微泵的原理

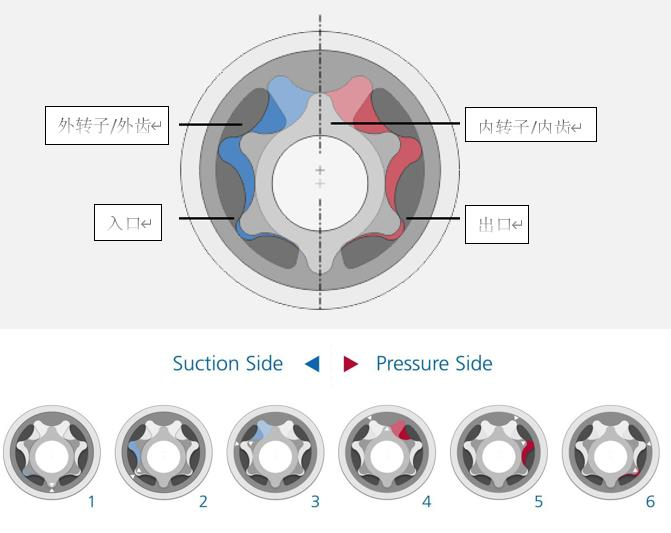

微型環形齒輪泵是小型化的旋轉式正排量泵。它基于微環形齒輪原理，帶有內齒外轉子和外齒內轉子。內轉子比外轉子少一個齒，齒數比為6/7或10/11。轉子的制造公差在幾微米的范圍。微型環形齒輪泵的軸連接到內部轉子，并由精確控制的電動機提供動力。外轉子可旋轉地安裝并由內轉子驅動。當轉子圍繞它們的偏移軸轉動時，泵送室的容積在輸入側增加并同時在泵的輸出側減小。在腎形入口和出口之間產生均勻且低脈動的流速。 基于以上原理，HNPM的微泵具有低脈動和高精度的特點，適合微流量、高粘度液體的輸送。

三、HNPM微泵的產品系列

HNPM微型環形齒輪泵系列產品包括5大系列的mzr??pumps泵，用于劑量和定量從低粘度到高粘性液體。根據不同型號，劑量容積從0.25 μl起,流量從1 μL/h 到 1.1 L/min，壓力從0到150 bar。液體粘度的范圍 從0.3 到1,000,000 mPas. 也有防爆版本,適用于危險防爆環境。

HNPM微型計量泵、HNPM微量泵、HNPM密封惰性泵、HNPM低壓泵、HNPM模塊泵、HNPM磁性密封泵等。

HNPM微泵的特點是低脈動、低剪切應力、低死體積、使用壽命長、重量輕、結構緊湊以及耐磨耐腐蝕材料。尤其適合挑戰性的液體輸送任務，例如 高粘度液體、腐蝕性液體、低溫、高溫液體、危險爆炸性的液體等。

1、HNPM高性能泵系列-精密劑量微泵

高性能泵系列是非常適用于需要高精度，中壓范圍，高溫和0.3-1000000mPas的粘度范圍的具有挑戰性的計量任務。泵有一個雙面軸承系統，由帶有集成控制器的強大直流伺服電機驅動。有多種附加模塊可以選擇，例如流體密封模塊、加熱模塊、隔熱模塊或齒輪模塊，高性能微流量泵推薦用于機械及設備工程?；诒玫某叽纾瑯?biāo)準化的接口1/4“-28 UNF，1/8“ NPT or 3/8“ NPT 都可提供。

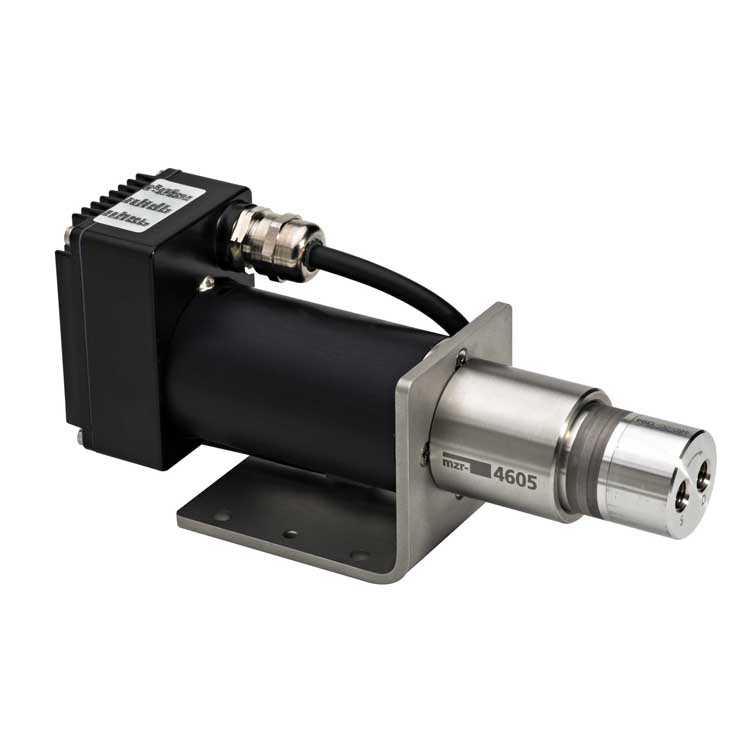

型號：mzr-2905微泵、mzr-4605微泵、mzr-7205微泵、mzr-11508微泵

優勢：高壓差、高粘度、可選加熱功能、可選齒輪箱、防爆指令版本。

高性能泵系列可以增加泵的輔助模塊，例如，可以提供流體密封模塊，用于劑量空氣和濕敏感液體或者真空應用，可以增加減速器，用于高粘度液體和高壓情況下的液體輸送。增加熱絕緣模塊，用于輸送不同溫度冷熱的液體（-20℃至200℃），增加加熱模塊，可以對泵頭進行加熱，用于保持液體的溫度，高溫可達150℃。

2、HNPM低壓泵系列

低壓泵系列適合低壓和低粘度的精密計量任務，尤其適合劑量微量的非潤滑液體。使用直流迷你電機，泵尺寸小和功耗低，可以輕松的集成到OEM應用中。是一種可用于分析儀器的創新型的微泵。具有低脈動、高精度和低剪切應力，在微升范圍內高精度的分配低劑量的液體。由于其緊湊和小體積的設計。該泵適用于低壓和低粘度液體的劑量和測量，如去離子水、水溶液、甲醇、溶劑、機油和潤滑劑。其中mzr2521微泵直徑為13mm,長度為75mm,最低流量為0.25μL. 流量范圍為0.15 mL/min -9 mL/min,壓差0-3bar, 粘度范圍: 0.3-100 mPas。低脈動，低剪切應力，使用壽命長。

HNPM低壓系列微泵擁有動態流量控制功能，具有微量輸送且易于校準的特點。產品型號包括mzr2521,mzr-2921,mzr4622。低壓微泵非常適合集成分析儀器及自動化系統、微流控系統及芯片實驗中，例如實驗室移液機器人，可以集成8個低壓微泵，進行多通道液體的轉移及移動。小的體積、高的移液精度，寬的計量范圍以及可以減少閥門的使用數量，低維護及長壽命的特點，在自動化移液系統中極具競爭力。例如在Slug-flow PCR 擴增儀中，采用mzr微泵可實現極低的流量控制和精確的給料。

3、HNPM密封和化學惰性系列

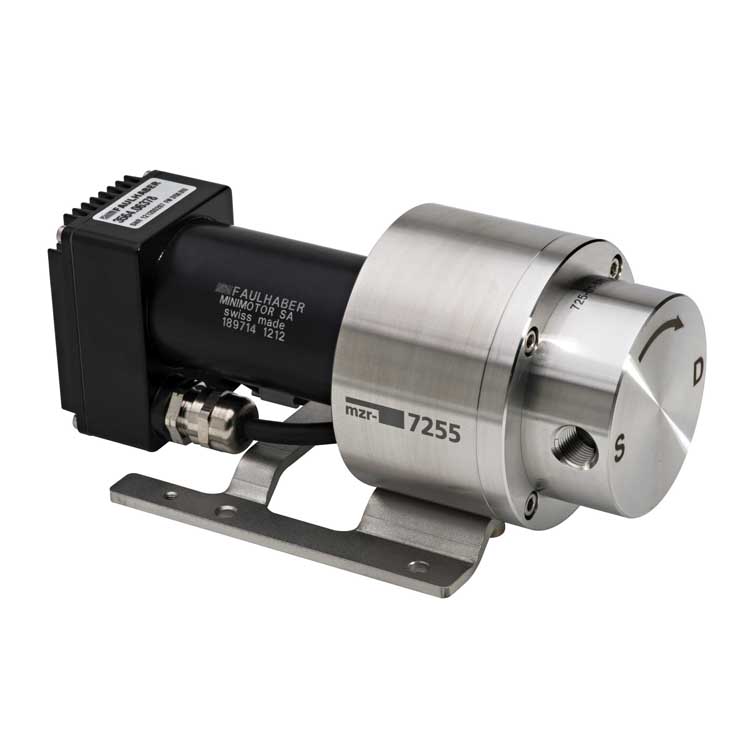

密封和化學惰性系列微泵普遍適用于腐蝕性液體，由鎳基碳化鎢或氧化鋯、氧化鋁等陶瓷制成的轉子和功能元件使泵具有高的耐化學性和優異的耐磨性。這種泵的軸承材料采用熱等壓的碳化硅（SSiC）和合金C22（2.4602）的外殼部件，可用于要求苛刻的氧化和還原液體，酸，堿和溶劑。產品型號有mzr6355, mzr7255,mzr11558

優勢：密封設計、耐化學性、可更換泵頭、高工作壓力、可選加熱功能、兼容FDA、防爆指令版本磁性密封系列的微流量泵由抗扭的NdFeB磁力聯軸器驅動。磁性密封系列的泵能夠處理結晶、對空氣敏感和易吸濕的液體，泵的緊湊尺寸通過全新的產品設計和與集成運動控制器的協調來實現。 該泵可用于所有需要無泄漏操作，壽命長以及低能耗的領域。產品型號有mzr2965, mzr4665,mzr7265

4、HNPM模塊化系列-微型環形齒輪泵

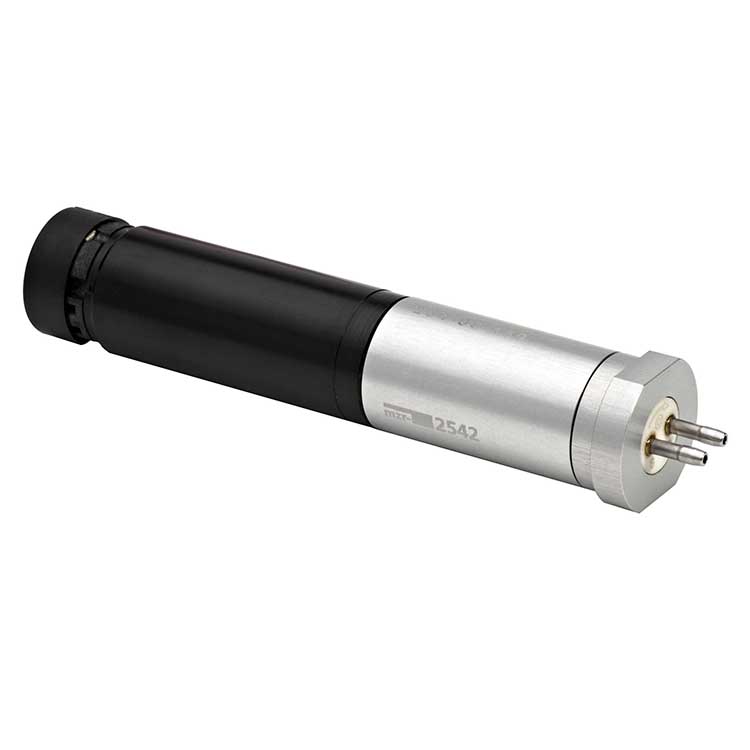

模塊化微型環形齒輪泵適用于微腐蝕液體。當配有氧化物陶瓷軸承部件時，泵體以及轉子不同材料的組合根據待輸送的液體決定。轉子可以是氧化鋯基陶瓷，也可以是鎳基碳化鎢。接液的泵外殼可由合金C22，316L不銹鋼，鋁 和PEEK?材質組成不同選擇。該泵涵蓋了從分析儀器到化學的各種應用。型號有：mzr2542微泵， mzr2942微泵, mzr7245微泵

模塊化微泵的產品特點：化學惰性材料，高度劑量準確性，低脈動，低剪切力，結構緊湊，長壽命，動態智能驅動與控制。

5、HNPM防爆系列

高性能系列泵和密封惰性泵?？梢耘鋫浞辣姍C，可在具有潛在爆炸風險或UL / CSA認證的區域中使用。泵的許可符合歐盟指令2014/34/EU的ATEX防爆指令。

此外，HNP Mikrosysteme 還提供OEM泵的開發, 以及成套的微流體模塊化加料系統，例如適合精細化工和制藥領域的劑量系統（MoDos）,該系統包括HNPM 微泵、過濾器、傳感器、閥門和控制器等，實現液體的間斷或者連續給料。微型化的分配模塊μDispense 可用于分析儀器，是緊湊型的劑量系統，實現了微升到毫升的精密劑量，液體分配模塊LiquiDos 是用于分析和研發的多功能的給料系統，有觸屏的控制模塊，操作簡便，用于手動或者自動給料。

四、HNPM微泵的應用領域

HNPM微泵的主要應用領域在生命科學、化學、制藥及機械工程，其應用場景包括

? 分析儀器 ? 膠黏劑劑量 ? 制藥工程

? 分子診斷  ? 灌裝和加藥技術 ? 精細化工

? 樣品制備 ? 低體積潤滑 ? 流動化學

? 微粒分析 ? 硅化技術 ? 化學工程

? 生物技術 ? 聚氨酯灌漿 ? 涂層技術

? 流式細胞儀 ? 食品技術 ? 實驗室自動化

? 色譜 ? 航天技術 ? 有機電子學

? 真空劑量 ? 激光技術等
